工控朋友和PLC自動化從業者都知道步進電機，部分PLC入門學員還不太不明白為什么步進電機要加一個步進驅動器，而不是像普通電機那樣直接接入電源就可以使用，步進電機的運行要有一電子裝置進行驅動， 這種裝置就是步進電機驅動器， 它是把控制系統發出的脈沖信號轉化為步進電機的角位移， 或者說： 控制系統每發一個脈沖信號， 通過驅動器就使步進電機旋轉一步距角。所以步進電機的轉速與脈沖信號的頻率成正比。今天我們一起來了解步進驅動器
步進驅動器的結構：

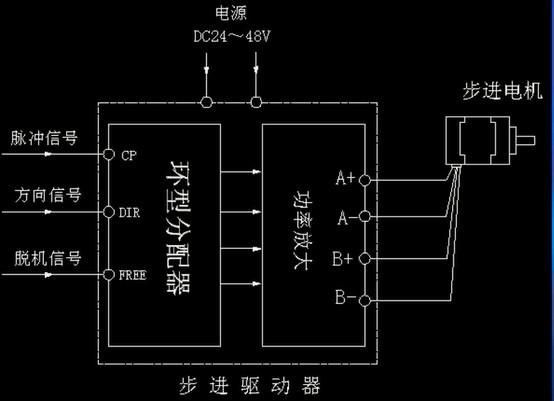

步進驅動器分為兩部分一部分是環形分配器，另一部分是功率放大。
環形分配器：要是接收3種信號分別為：脈沖信號，方向信號，脫機信號。然后再對脈沖信號進行分配，去控制功率放大器相應的晶體管導通，然后使步進電機的線圈得電。從這里我們可以看出，步進電機要運轉那么必須要輸入脈沖，如果沒有脈沖，步進電機是不動的，所以我們需要一個驅動器來給步進電機的各項繞組依次通電。
方向信號：要控制AB通電的相序，A-B順時針，B-A逆時針
脫機信號：步進電機停止時，AB線圈有一相得電，得電的功能使轉子鎖住，使轉子不能動，需要收去撥動轉子的時候，需要給脫機信號，使AB相繞組完全斷電，轉子處于自由轉動狀態。
步進電機，步進驅動器和PLC之間的連接：
步進驅動器首先要外接直流電源24~28V，一端要連步進電機，另一端作輸入信號也就是控制信號，步進電機接受外部信號的結構是采用光電隔離的，比如：PLC的脈沖信號送到驅動器內部，我們要使PLC產生脈沖只需要讓Y0不斷的接通與截止就可以產生。
當Y0導通的時候電流從CP+流進去，通過限流電阻，二極管，再經過CP-，再通過COM端回到電源的負端，這樣就構成了一個回路。這樣的話發光二極管就導通，晶體管也會被導通就會產生一個高電平1，如果截止就會產生一個低電平0。這樣當Y0不斷接通與截止，并且通過這個電路就可以把脈沖從外部設備送到驅動器中。然后環形分配器收到這個脈沖，再對脈沖信號進行分配。控制步進電機的繞組依次得電。所以步進電機在旋轉的時候必須要有脈沖，如果沒有脈沖，那么步進電機就會處于停止狀態。方向信號與脫鉤信號也是同樣的道理。
之前我們有講過步進電機的細分，為了提高步進電動機控制的精度，現在的步進驅動器都有細分的功能，驅動器細分后的主要優點為：完全消除了電機的低頻振蕩。低頻振蕩是步進電機（尤其是反應式電機）的固有特性，而細分是消除它的唯一途徑，如果您的步進電機有時要在共振區工作（如走圓弧），選擇細分驅動器是唯一的選擇。提高了電機的輸出轉矩。尤其是對三相反應式電機，其力矩比不細分時提高約30-40% 。提高了電機的分辨率。由于減小了步距角、提高了步距的均勻度，‘提高電機的分辨率‘是不言而喻的。

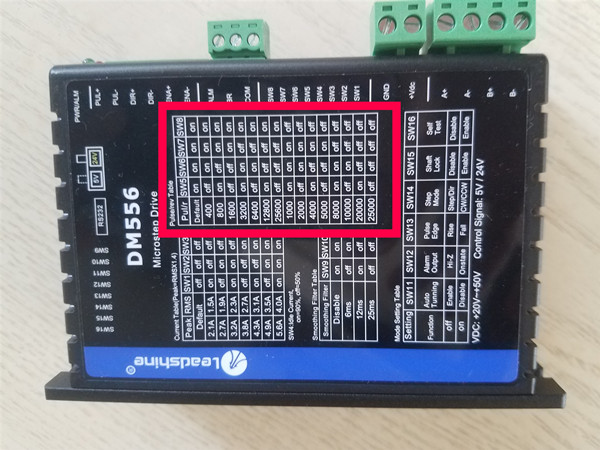

步進電機的細分表在驅動器上都會標注。（如上圖所示）
